九九资源站,超碰在线免费公开,www99re.com,亚洲第99页,毛片网站电影,亚洲高清久久,九九热在线免费

400-633-0908
181 2654 7679
權威公正 傳遞信任
彰顯品質 創(chuàng)造價值
我們的服務
鍍層附著力檢測

● 想了解產品涂鍍層質量狀況；

● 想改進涂鍍層技術與工藝；

● 想提升產品表面性能；

● 想延長產品使用壽命。

● 資質全  ● 出報告快    ● 數據準   ● 服務好




詳細介紹

鍍層附著力指的是鍍層與基材之間的結合力，也稱附著強度、結合強度，它是鍍層質量好壞的一個重要指標。鍍層附著力好，意味著鍍層不易剝落，能夠長時間保持在基材上。附著力不足，鍍層容易脫落，導致產品無法使用或使用壽命大大縮短。

鍍層附著力的檢測方法主要有劃格法、彎曲法、銼刀法、熱震法等。

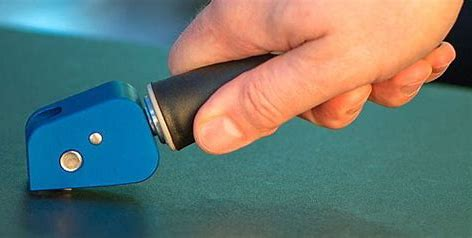

劃格試驗：

用30°刀刃的硬質剛劃線刀具，劃兩條間距約2mm的平行線。在劃平行線時，應施加足夠的壓力，確保刀刃穿過覆蓋層切割到基體金屬。如果在各線之間的任一部分的覆蓋層從基體金屬上剝落，則認為覆蓋層未通過附著力測試。

也可參照GB/T 9286的方法劃邊長為1mm的方格，觀察在此區(qū)域內的覆蓋層是否從基體金屬上剝落。

適用鍍層：Au、Ag、Cu、Ni、Ni+Cr、Zn、Cd。

彎曲試驗：

用手或夾鉗把試樣快速反復彎曲。直到試樣斷裂，也可使用合適的機器來控制彎曲的速度和半徑。然后檢查斷口，確定覆蓋層是否剝離或者覆蓋層能否用刀或鑿子除去。只要出現覆蓋層剝離、碎屑剝離或片狀剝離，即可認為未通過附著力測試。

適用鍍層：Cu、Ni、Ni+Cr、Sn+Ni。

銼刀試驗：

鋸下一塊帶有覆蓋層的工件，夾在臺鉗上，然后用一粗銼刀（只有一排鋸齒）與覆蓋層表面成45°夾角進行銼削，如果覆蓋層不出現分離，即可認為覆蓋層結合力良好。本試驗不適用于很薄的覆蓋層，以及鋅、鎘等軟鍍層。

適用鍍層：Ni、Ni+Cr、Sn+Ni。

熱震試驗：

將試樣在爐中加熱到一定溫度并保持足夠時間后，把試樣放入室溫下的水中驟冷，覆蓋層不應出現從基體金屬上分離的現象，例如起泡、片狀剝離或分層剝離。本試驗適用于覆蓋層與基體金屬之間膨脹系數明顯不同的情況，對于易氧化的金屬應在惰性氣氛、還原氣氛或適當的液體中加熱。

適用鍍層：Cr、Cu、Ni、Ni+Cr、Ag、Sn、Sn+Ni。

標準參考：

GB/T 5270-2024 金屬基體上的金屬覆蓋層 電沉積和化學沉積層 附著強度試驗方法評述

SJ 20130A-2018 金屬鍍層附著強度的檢測方法

ASTM B571-23 金屬覆蓋層定性附著力試驗的標準實施規(guī)程

JIS H 8504：1999 金屬覆蓋層附著力試驗
